レーザーサイトのLEDを光らせるための究極の技-8

The ultimate way to illuminate the laser sight LED by Nobutaka Toku-8

トリガー加工用の治具をご覧ください。
これを用いることで、トリガーの加工を効率よく繰り返すことができ、時間と神経のの消耗を緩和することができます。

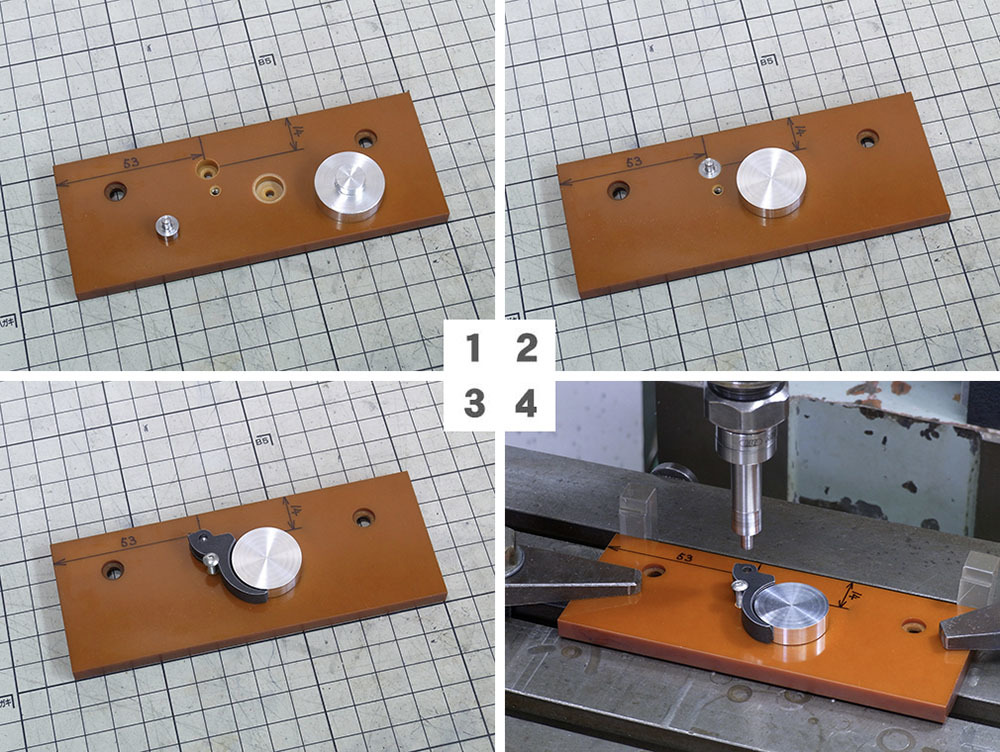

画像-1 - 3：ベースにはの工業製品にも使われる頑丈なベークライト（フェノール樹脂）を採用。
画像-4：彫刻機に治具を固定し、加工の座標を設定する。Please see the jig for trigger processing.By using this, the processing of the trigger can be repeated efficiently, and the time and nerve exhaustion can be alleviated.

image-1-3: The base is made of sturdy bakelite (phenol resin), which is also used in industrial products.
image-4: Fix the jig to the engraving machine and set the processing coordinates.

画像-5：ドリルで穴をも開ける。
画像-6：タップでネジを切る。
画像-7：加工済みトリガー。トリガーの機構については2021-08-01のブログを参照ください。image-5: Make a hole with a drill.
image-6: Cut the screw with a tap.
image-7: Processed triggers. Please refer to 2021-08-01 blog for the trigger mechanism.

画像-8：ブルドッグのフレームに加工済トリガーを装着した状態。image-8: A state in which a processed trigger was attached to the Bulldog frame.
