The incredible shrinking Tomenosuke Blaster part 6
前回の報告から1カ月半、
レーザーサイト・LED・カスタムや
シン徳さんSP製作の傍ら、留ブラ・チビのレシーバーの加工が粛々と進行していました。
一言でいえば「既成の留ブラのレシーバーを切って繋げる」だけなんですが、材質が亜鉛ダイキャストとあって、徳信尊さんの熟練機械工としての技無くしてはできない仕事なのでした。

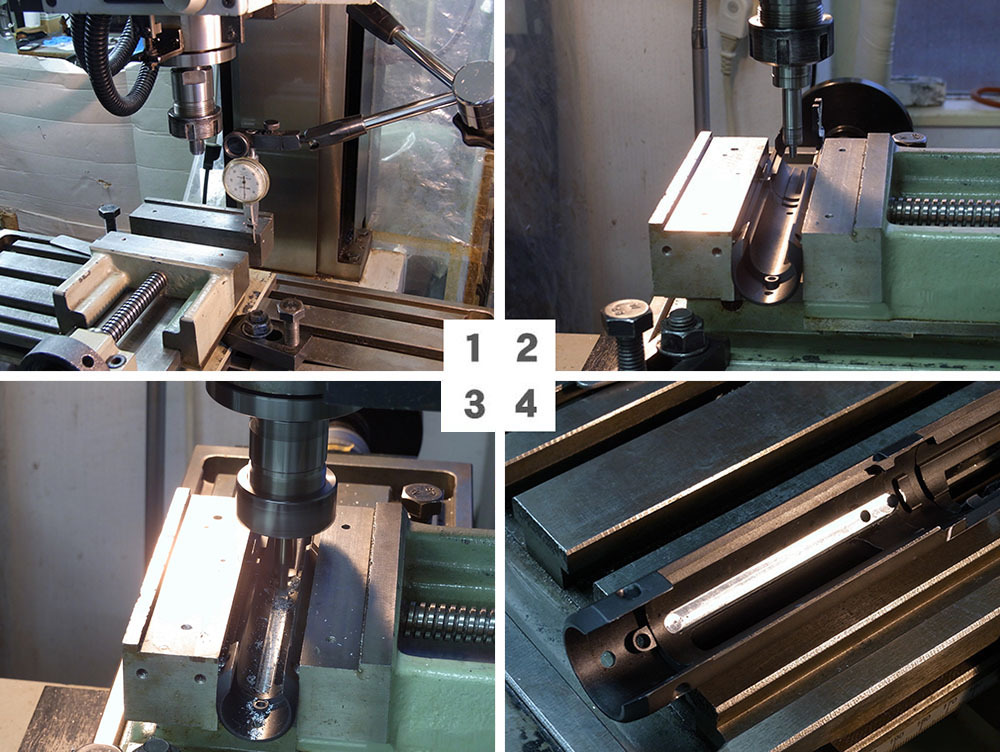

画像-1、2／フライス盤の加工前セッティング。
画像-3／レシーバーを短く切断後に前後のパーツを固定するためのブリッヂ・プレート用の溝を切削します。
画像-4／キレイに切削された溝の様子。
画像-5／分割加工時はバイスでレシーバーをキツく締めるため、ボルトと同じ直径に旋盤加工したアルミ棒をはめ込んでレシーバーの変形を防ぎます。
画像-6、7／レシーバーをエンドミルで切断します。
画像-8／分割、完了。

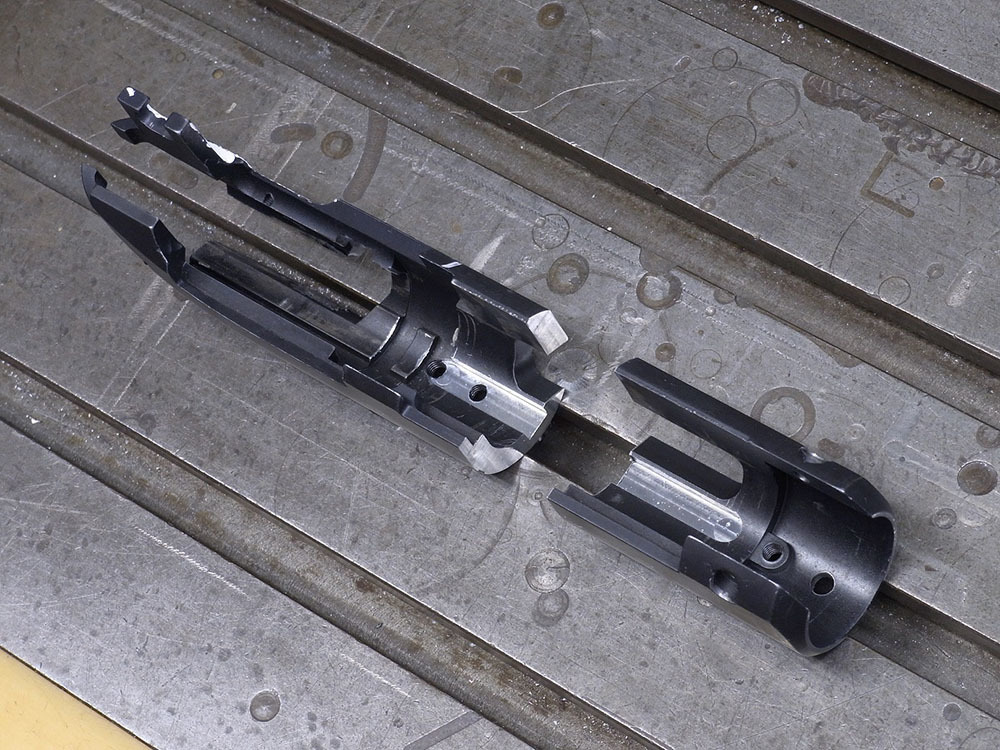

上の画像／短く分割されたレシーバー。
上の画像／レシーバーの前後を合わせた状態。
下の画像／補強用アルミ棒を組み込み、前後のレシーバーを仮止めしました。実際は内側に切った溝にブリッヂ・プレートを渡して固定し、接合部分を金属パテで埋め、表面処理して完成させます。
